DL立式多级泵
产品详情
一、泵的产品概述
DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃，DLR型介质使用温度不超过120℃。

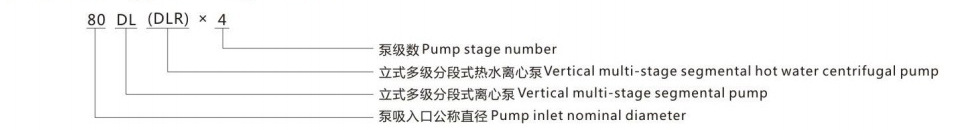

二、水泵型号意义
三、产品特点
1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均为水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。
5、电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
6、泵转子具有较小的挠度，且所选用的为4级电机，因此运行平稳、振动小、噪声低、使用寿命长。
四、工作条件
1、用于输送清水或物理化学性质类似于清水的液体；输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险。
2、DL立式清水多级泵输送液体温度范围:-15℃~+120℃，使用的环境海拔高度<1000米，超过时应在订货前提出，以便本厂为您提供更为可靠的产品。
3、工作压力:最大工作压力<2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa。
4、周围环境的温度应低于40℃，相对温度不超过95%。
5、一般情况下，泵必须在使用扬程范围内使用，保证电机不超载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。
6、如有特定的温度、介质等要求，请在订货时注明输送介质的详细情况和现场使用工况，厂家可以按要求定制，欢迎来电具体咨询沟通。

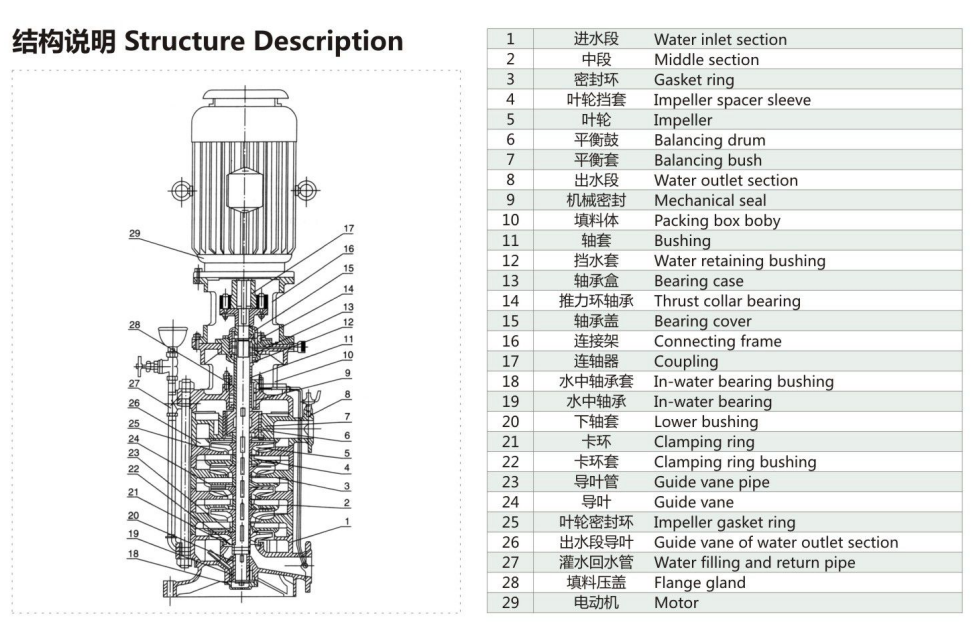

五、水泵结构
六、泵性能参数表
|
型 号 |
级数 |
转速 |
效率 |
流量 |
扬程 |
功率 |
|
r/min |
% |
m3/h |
M |
kw |
||
|
40DL6.2-11.2*2 |
2 |
1450 |
40 |
6.2 |
23.6 |
1.5 |
|
40DL6.2-11.2*3 |
3 |
1450 |
40 |
6.2 |
35.4 |
2.2 |
|
40DL6.2-11.2*4 |
4 |
1450 |
40 |
6.2 |
47.2 |
3 |
|
40DL6.2-11.2*5 |
5 |
1450 |
40 |
6.2 |
59 |
4 |
|
40DL6.2-11.2*6 |
6 |
1450 |
40 |
6.2 |
70.8 |
4 |
|
40DL6.2-11.2*7 |
7 |
1450 |
40 |
6.2 |
82.6 |
5.5 |
|
40DL6.2-11.2*8 |
8 |
1450 |
40 |
6.2 |
94.4 |
5.5 |
|
40DL6.2-11.2*9 |
9 |
1450 |
40 |
6.2 |
106.2 |
7.5 |
|
40DL6.2-11.2*10 |
10 |
1450 |
40 |
6.2 |
118 |
7.5 |
|
40DL6.2-11.2*11 |
11 |
1450 |
40 |
6.2 |
129.8 |
7.5 |
|
40DL6.2-11.2*12 |
12 |
1450 |
40 |
6.2 |
141.6 |
11 |
|
50DL12.6-12.2*2 |
2 |
1450 |
54 |
12.6 |
24.4 |
3 |
|
50DL12.6-12.2*3 |
3 |
1450 |
54 |
12.6 |
36.6 |
3 |
|
50DL12.6-12.2*4 |
4 |
1450 |
54 |
12.6 |
48.8 |
4 |
|
50DL12.6-12.2*5 |
5 |
1450 |
54 |
12.6 |
61 |
5.5 |
|
50DL12.6-12.2*6 |
6 |
1450 |
54 |
12.6 |
73.2 |
5.5 |
|
50DL12.6-12.2*7 |
7 |
1450 |
54 |
12.6 |
85.4 |
7.5 |
|
50DL12.6-12.2*8 |
8 |
1450 |
54 |
12.6 |
97.6 |
7.5 |
|
50DL12.6-12.2*9 |
9 |
1450 |
54 |
12.6 |
109.8 |
11 |
|
50DL12.6-12.2*10 |
10 |
1450 |
54 |
12.6 |
122 |
11 |
|
65DL30-16*2 |
2 |
1450 |
62 |
30 |
32 |
5.5 |
|
65DL30-16*3 |
3 |
1450 |
62 |
30 |
48 |
7.5 |
|
65DL30-16*4 |
4 |
1450 |
62 |
30 |
64 |
11 |
|
65DL30-16*5 |
5 |
1450 |
62 |
30 |
80 |
15 |
|
65DL30-16*6 |
6 |
1450 |
62 |
30 |
96 |
15 |
|
65DL30-16*7 |
7 |
1450 |
62 |
30 |
112 |
18.5 |
|
65DL30-16*8 |
8 |
1450 |
62 |
30 |
128 |
22 |
|
65DL30-16*9 |
9 |
1450 |
62 |
30 |
144 |
22 |
|
65DL30-16*10 |
10 |
1450 |
62 |
30 |
160 |
30 |
|
80DL50-20*2 |
2 |
1450 |
70 |
50 |
40 |
11 |
|
80DL50-20*3 |
3 |
1450 |
70 |
50 |
60 |
15 |
|
80DL50-20*4 |
4 |
1450 |
70 |
50 |
80 |
22 |
|
80DL50-20*5 |
5 |
1450 |
70 |
50 |
100 |
30 |
|
80DL50-20*6 |
6 |
1450 |
70 |
50 |
120 |
30 |
|
80DL50-20*7 |
7 |
1450 |
70 |
50 |
140 |
37 |
|
80DL50-20*8 |
8 |
1450 |
70 |
50 |
160 |
45 |
|
80DL50-20*9 |
9 |
1450 |
70 |
50 |
180 |
45 |
|
80DL50-20*10 |
10 |
1450 |
70 |
50 |
200 |
55 |
|
100DL72-20*2 |
2 |
1450 |
72 |
72 |
40 |
15 |
|
100DL72-20*3 |
3 |
1450 |
72 |
72 |
60 |
18.5 |
|
100DL72-20*4 |
4 |
1450 |
72 |
72 |
80 |
30 |
|
100DL72-20*5 |
5 |
1450 |
72 |
72 |
100 |
37 |
|
100DL72-20*6 |
6 |
1450 |
72 |
72 |
120 |
37 |
|
100DL72-20*7 |
7 |
1450 |
72 |
72 |
140 |
45 |
|
100DL72-20*8 |
8 |
1450 |
72 |
72 |
160 |
55 |
|
100DL72-20*9 |
9 |
1450 |
72 |
72 |
180 |
55 |
|
100DL72-20*10 |
10 |
1450 |
72 |
72 |
200 |
75 |
|
100DL100-20*2 |
2 |
1450 |
72 |
100 |
40 |
18.5 |
|
100DL100-20*3 |
3 |
1450 |
72 |
100 |
60 |
30 |
|
100DL100-20*4 |
4 |
1450 |
72 |
100 |
80 |
37 |
|
100DL100-20*5 |
5 |
1450 |
72 |
100 |
100 |
45 |
|
100DL100-20*6 |
6 |
1450 |
72 |
100 |
120 |
55 |
|
100DL100-20*7 |
7 |
1450 |
72 |
100 |
140 |
75 |
|
100DL100-20*8 |
8 |
1450 |
72 |
100 |
160 |
75 |
|
100DL100-20*9 |
9 |
1450 |
72 |
100 |
180 |
90 |
|
100DL100-20*10 |
10 |
1450 |
72 |
100 |
200 |
90 |
七、泵的安装
1、安装前检查水泵和电机的完好情况。
2、泵安装位置应尽可能靠近水源处。
3、泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。
4、直接安装可将泵安放在基础上垫高30-40毫米(准备充填水泥浆之用)，然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3-5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。
5、安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6、泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7、在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3-4倍，以保证液体的自由畅通。
8、为了维护和使用方便安全，在泵的进，出口管路上各安装一只调节阀及在泵出口附近安装了一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、进口如需扩径连接，请选用偏心异径管道接头。
八、泵的起动、运转和停车
一、起动:
1、泵用于有吸程场合，即进口为负压时，应先向进口管路中进行灌水排气或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。
2、关闭出口管上的闸阀及压力计旋塞，以减少起动电流。
3、用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环运转有无碰擦，如转不动，不应起动，直至找出故障原因为止。
4、试起动，电机转向应和泵上的箭头指向一致，打开压力计旋塞。
5.当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。
二、运转:
1、泵在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。
2、定时检查电机电流值不应超过额定电流。
3、泵的轴承温度不得高于75℃，并不得超过外界温度35℃。
4、泵在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。
5、易损件磨损过大应及时更换。
6、发现异常现象，立即停机检查原因。
三、停车:
1、关闭出水管路上的闸阀，关闭真空表旋塞。
2、停止电机，然后关闭压力计旋塞。
3、如在冬季寒冷季节，应将泵内液体放尽，以免冻裂。
4、长期停止使用，应将泵拆卸，清洗上油，妥善保管。
（更多详细型号参数与技术问题欢迎来电咨询）
