GDL立式多级泵
产品详情
一、泵的产品概述
GDL立式清水管道多级泵系参照国外先进产品设计制造的。水泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有运行平稳、振动噪音小、使用寿命长、外形美观等特点，是理想的水泵产品。
二、产品特点
1、GDL立式清水管道多级泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL立式清水管道多级泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、GDL立式清水管道多级泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
三、产品应用范围
本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。也可广泛应用于压力容器供水、农田灌溉、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
四、工作条件
1、用于输送清水或物理化学性质类似于清水的液体；输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险。
2、水泵选型流量范围：2~160m3/h ；扬程范围：24~200m；功率范围：1.1KW-132KW；口径范围：DN25-DN150mm；泵转速为：2900rpm；输送液体温度范围:-15℃~+120℃。
3、工作压力:最大工作压力<2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa。
4、周围环境的温度应低于40℃，相对温度不超过95%。
5、一般情况下，泵必须在使用扬程范围内使用，保证电机不超载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。
6、如有特定的温度、介质等要求，请在订货时注明输送介质的详细情况和现场使用工况，厂家可以按要求定制，包括：水泵材质（铸铁、不锈钢等）、定制电机（异电压、异频率、指定品牌和能效、高海拔等），欢迎来电具体咨询沟通。

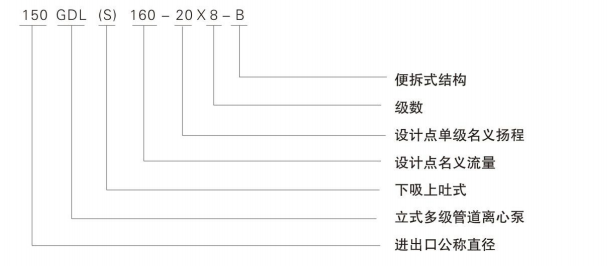

五、水泵型号意义

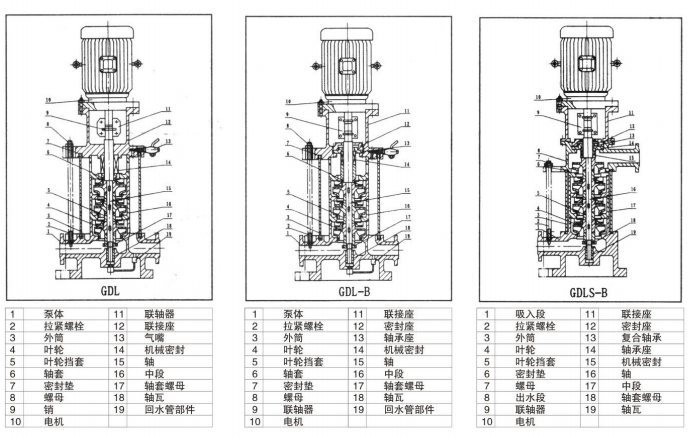

六、水泵结构
七、泵性能参数表
|
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
|
m3/h |
M |
r/min |
kw |
% |
||
|
25GDL2-12 |
3 |
2 |
36 |
2900 |
1.1 |
30 |
|
25GDL2-12 |
4 |
2 |
48 |
2900 |
1.1 |
30 |
|
25GDL2-12 |
5 |
2 |
60 |
2900 |
2 |
30 |
|
25GDL2-12 |
6 |
2 |
72 |
2900 |
2 |
30 |
|
25GDL2-12 |
7 |
2 |
84 |
2900 |
2 |
30 |
|
25GDL2-12 |
8 |
2 |
96 |
2900 |
2.2 |
30 |
|
25GDL2-12 |
9 |
2 |
108 |
2900 |
2 |
30 |
|
25GDL2-12 |
10 |
2 |
120 |
2900 |
3 |
30 |
|
25GDL2-12 |
11 |
2 |
132 |
2900 |
3 |
30 |
|
25GDL2-12 |
12 |
2 |
144 |
2900 |
3 |
30 |
|
25GDL2-12 |
13 |
2 |
156 |
2900 |
4 |
30 |
|
25GDL2-12 |
14 |
2 |
168 |
2900 |
4 |
30 |
|
25GDL2-12 |
15 |
2 |
180 |
2900 |
4 |
30 |
|
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
|
m3/h |
M |
r/min |
kw |
% |
||
|
25GDL4-11 |
3 |
4 |
33 |
2900 |
1.1 |
42 |
|
25GDL4-11 |
4 |
4 |
44 |
2900 |
1.5 |
42 |
|
25GDL4-11 |
5 |
4 |
55 |
2900 |
2.2 |
42 |
|
25GDL4-11 |
6 |
4 |
66 |
2900 |
2.2 |
42 |
|
25GDL4-11 |
7 |
4 |
77 |
2900 |
3 |
42 |
|
25GDL4-11 |
8 |
4 |
88 |
2900 |
3 |
42 |
|
25GDL4-11 |
9 |
4 |
99 |
2900 |
3 |
42 |
|
25GDL4-11 |
10 |
4 |
110 |
2900 |
4 |
42 |
|
25GDL4-11 |
11 |
4 |
121 |
2900 |
4 |
42 |
|
25GDL4-11 |
12 |
4 |
132 |
2900 |
4 |
42 |
|
25GDL4-11 |
13 |
4 |
143 |
2900 |
4 |
42 |
|
25GDL4-11 |
14 |
4 |
154 |
2900 |
5.5 |
42 |
|
25GDL4-11 |
15 |
4 |
165 |
2900 |
5.5 |
42 |
|
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
|
m3/h |
M |
r/min |
kw |
% |
||
|
40GDL6-12 |
3 |
6 |
36 |
2900 |
1.5 |
52 |
|
40GDL6-12 |
4 |
6 |
48 |
2900 |
2.2 |
52 |
|
40GDL6-12 |
5 |
6 |
60 |
2900 |
2.2 |
52 |
|
40GDL6-12 |
6 |
6 |
72 |
2900 |
3 |
52 |
|
40GDL6-12 |
7 |
6 |
84 |
2900 |
3 |
52 |
|
40GDL6-12 |
8 |
6 |
96 |
2900 |
4 |
52 |
|
40GDL6-12 |
9 |
6 |
108 |
2900 |
4 |
52 |
|
40GDL6-12 |
10 |
6 |
120 |
2900 |
4 |
52 |
|
40GDL6-12 |
11 |
6 |
132 |
2900 |
5.5 |
52 |
|
40GDL6-12 |
12 |
6 |
144 |
2900 |
5.5 |
52 |
|
40GDL6-12 |
13 |
6 |
156 |
2900 |
7.5 |
52 |
|
40GDL6-12 |
14 |
6 |
168 |
2900 |
7.5 |
52 |
|
40GDL6-12 |
15 |
6 |
180 |
2900 |
7.5 |
52 |
（更多详细型号参数与技术问题欢迎来电咨询）
