IH化工离心泵
产品详情
一、IH系列泵的产品概述
IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2859-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的产品，适用于化工、石油，冶金，电站，食品、制药，合成纤维等部门，用于输送温度在-20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

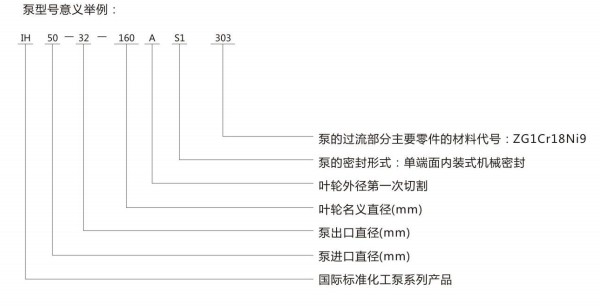

二、IH系列泵的型号意义
流量范围：6.3~400m3/h
扬程范围：5~125m
功率范围：0.75KW-90KW
口径范围：DN50-DN200mm
泵转速: 2900rpm或1450rpm
介质温度：-20℃~+105℃
四、IH系列泵的使用条件
1、泵系统总工作压力≤1.6Mpa，即泵吸入口压力+泵扬程≤1.6Mpa。
2、输送介质为温度在-20℃～105℃的各种腐蚀的或不允许污染的类似于水的介质。适用于化工、石油、冶金、电站、食品、制药、环保、废水处理和合成纤维等行业。
3、泵须在允许使用扬程范围内使用，保证电机不超载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。
4、在运行过程泵电机电流不得超过电机的额定电流。
5、泵常规为过流304材质，如有特定的温度、介质等要求，请在订货时注明输送介质的详细情况和现场使用工况，厂家可以按要求定制，包括：水泵材质（不锈钢304、316、316L、双相钢等）、双端面机械密封，定制电机（高温、异电压、异频率、指定品牌和能效、高海拔等）。欢迎来电具体咨询沟通。
五、IH系列泵的性能参数
|
型号 |
流量m3/h |
扬程m |
转速r/min |
电机功率kW |
|
IH50-32-125 |
12.5 |
20 |
2900 |
2.2 |
|
IH50-32-160 |
12.5 |
32 |
2900 |
3 |
|
IH50-32-200 |
12.5 |
50 |
2900 |
5.5 |
|
IH50-32-250 |
12.5 |
80 |
2900 |
11 |
|
IH65-50-125 |
25 |
20 |
2900 |
3 |
|
IH65-50-160 |
25 |
32 |
2900 |
5.5 |
|
IH65-40-200 |
25 |
50 |
2900 |
7.5 |
|
IH65-40-250 |
25 |
80 |
2900 |
15 |
|
IH65-40-315 |
25 |
125 |
2900 |
30 |
|
IH80-65-125 |
50 |
20 |
2900 |
5.5 |
|
IH80-65-160 |
50 |
32 |
2900 |
7.5 |
|
IH80-50-200 |
50 |
50 |
2900 |
15 |
|
IH80-50-250 |
50 |
80 |
2900 |
22 |
|
IH80-50-315 |
50 |
125 |
2900 |
37 |
|
IH100-80-125 |
100 |
20 |
2900 |
11 |
|
IH100-80-160 |
100 |
32 |
2900 |
15 |
|
IH100-65-200 |
100 |
50 |
2900 |
22 |
|
IH100-65-250 |
100 |
80 |
2900 |
37 |
|
IH100-65-315 |
100 |
125 |
2900 |
75 |
|
IH125-100-200 |
200 |
50 |
2900 |
45 |
|
IH125-100-250 |
200 |
80 |
2900 |
75 |
|
IH125-100-315 |
200 |
125 |
2900 |
90 |
|
型号 |
流量m3/h |
扬程m |
转速r/min |
电机功率kW |
|
IH50-32-125 |
6.3 |
5 |
1450 |
0.55 |
|
IH50-32-160 |
6.3 |
8 |
1450 |
0.55 |
|
IH50-32-200 |
6.3 |
12.5 |
1450 |
0.75 |
|
IH50-32-250 |
6.3 |
20 |
1450 |
1.5 |
|
IH65-50-125 |
12.5 |
5 |
1450 |
0.55 |
|
IH65-50-160 |
12.5 |
8 |
1450 |
0.75 |
|
IH65-40-200 |
12.5 |
12.5 |
1450 |
1.1 |
|
IH65-40-250 |
12.5 |
20 |
1450 |
2.2 |
|
IH65-40-315 |
12.5 |
32 |
1450 |
4 |
|
IH80-65-125 |
25 |
5 |
1450 |
0.75 |
|
IH80-65-160 |
25 |
8 |
1450 |
1.5 |
|
IH80-50-200 |
25 |
12.5 |
1450 |
2.2 |
|
IH80-50-250 |
25 |
20 |
1450 |
3 |
|
IH80-50-315 |
25 |
32 |
1450 |
5.5 |
|
IH100-80-125 |
50 |
5 |
1450 |
1.5 |
|
IH100-80-160 |
50 |
8 |
1450 |
2.2 |
|
IH100-65-200 |
50 |
12.5 |
1450 |
4 |
|
IH100-65-250 |
50 |
20 |
1450 |
5.5 |
|
IH100-65-315 |
50 |
32 |
1450 |
11 |
|
IH125-100-200 |
100 |
12.5 |
1450 |
7.5 |
|
IH125-100-250 |
100 |
20 |
1450 |
11 |
|
IH125-100-315 |
100 |
32 |
1450 |
15 |
|
IH125-100-400 |
100 |
50 |
1450 |
30 |
|
IH150-125-250 |
200 |
20 |
1450 |
18.5 |
|
IH150-125-315 |
200 |
32 |
1450 |
30 |
|
IH150-125-400 |
200 |
50 |
1450 |
40 |
|
IH200-150-250 |
400 |
20 |
1450 |
37 |
|
IH200-150-315 |
400 |
32 |
1450 |
55 |
|
IH200-150-400 |
400 |
50 |
1450 |
90 |

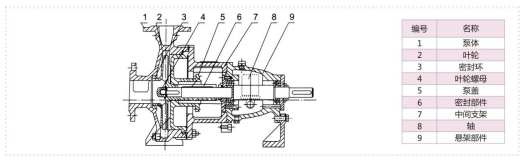

六、IH系列泵的结构简介
IH型化工泵的结构特点(见图)，泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵盖夹紧在中间。泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路、泵体和电动机。只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。这是国际上一种通用的结构形式。
泵的密封型式采用单端面和双端面机械密封，由用户根据需要选用。
（更多详细型号参数与技术问题欢迎来电咨询）
