QBY气动隔膜泵
产品详情
一、产品概述
QBY气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
气动隔膜泵其有多种材质配置：衬氟气动隔膜泵、塑料气动隔膜泵、铝合金气动隔膜泵、铸铁气动隔膜泵、不锈钢气动隔膜泵。
泵的隔膜可根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
二、产品特点
QBY型气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，集合自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm²。
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm，抽送泥浆、杂质时，对泵磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kgf/cm之间)。
4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。
5、不必用电，在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其它类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9、可输送较粘的液体。(粘度在1万厘泊以下)
10、本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。
三、产品用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体，最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

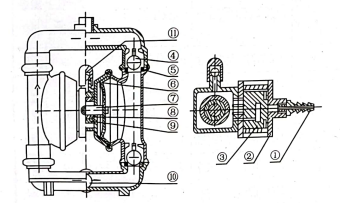

四、结构示意图和工作原理
|
序号 |
名称 |
序号 |
名称 |
|
1 |
进气口 |
7 |
连杆 |
|
2 |
配气阀体 |
8 |
连杆铜套 |
|
3 |
配气阀 |
9 |
中间支架 |
|
4 |
圆球 |
10 |
泵进口 |
|
5 |
球座 |
11 |
排气口 |
|
6 |
隔膜 |
|
|
在泵的两个对称工作腔中，各装有一块有弹性的隔膜⑥，联杆⑦将两块隔膜结成一体，压缩空气从泵的进气接头①进入配气阀③后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向圆球④，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向圆球交替地开启和关闭，从而将液体连续地吸入和排出。
五、型号及参数
|
型号 |
流量 |
扬程 |
出口压力 |
吸程 |
最大允许通过颗粒直径（mm） |
最大供气压力 |
最大空气消耗量 |
|
(m3/h) |
(m) |
(kgf/cm2) |
(m) |
(kgf/cm2) |
(m3/min) |
||
|
QBY-10 |
0～0.8 |
0～60 |
6 |
5 |
1 |
7 |
0.3 |
|
QBY-15 |
0～1 |
0～60 |
6 |
5 |
1 |
7 |
0.3 |
|
QBY-25 |
0～2.4 |
0～60 |
6 |
7 |
2.5 |
7 |
0.6 |
|
QBY-40 |
0～8 |
0～60 |
6 |
7 |
4.5 |
7 |
0.6 |
|
QBY-50 |
0～12 |
0～60 |
6 |
7 |
8 |
7 |
0.9 |
|
QBY-65 |
0～16 |
0～60 |
6 |
7 |
8 |
7 |
0.9 |
|
QBY-80 |
0～24 |
0～60 |
6 |
7 |
10 |
7 |
1.5 |
|
QBY-100 |
0～30 |
0～60 |
6 |
7 |
10 |
7 |
1.5 |
六、材料特性
|
|
丁晴橡胶 |
氯丁橡胶 |
氟橡胶 |
聚四氟乙烯 |
食品橡胶 |
|
发 烟 硝 酸 |
× |
× |
△ |
△ |
|
|
浓 硝 酸 |
× |
× |
△ |
△ |
|
|
浓 硫 酸 |
× |
× |
○ |
△ |
|
|
浓 盐 酸 |
× |
△ |
△ |
△ |
|
|
浓 磷 酸 |
× |
△ |
△ |
△ |
|
|
浓 醋 酸 |
× |
× |
× |
△ |
|
|
浓 氢 氧 化 钠 |
○ |
○ |
△ |
△ |
|
|
无 水 氨 |
△ |
△ |
△ |
△ |
|
|
稀 硝 酸 |
× |
× |
○ |
△ |
|
|
稀 硫 酸 |
△ |
△ |
△ |
△ |
|
|
稀 盐 酸 |
× |
○ |
△ |
△ |
|
|
稀 磷 酸 |
× |
× |
△ |
△ |
|
|
稀 氢 氧 化 钠 |
○ |
○ |
△ |
△ |
|
|
氨水 |
△ |
△ |
× |
|
|
|
苯 |
× |
× |
○ |
○ |
|
|
汽 油 |
○ |
○ |
○ |
○ |
|
|
石 油 |
△ |
× |
○ |
○ |
|
|
四 氯 化 碳 |
○ |
|
○ |
○ |
|
|
二 硫 化 碳 |
○ |
|
× |
○ |
|
|
乙 醇 |
○ |
○ |
○ |
○ |
|
|
丙 酮 |
× |
△ |
× |
○ |
|
|
甲 酚 |
× |
△ |
△ |
○ |
|
|
乙 醛 |
× |
× |
△ |
○ |
|
|
乙 苯 |
× |
× |
△ |
○ |
|
|
丙 烯 晴 |
△ |
△ |
× |
○ |
|
|
丁 醇 |
○ |
○ |
○ |
|
|
|
丁 二 烯 |
○ |
× |
△ |
○ |
|
|
苯 乙 烯 |
× |
× |
△ |
○ |
|
|
醋 稀 乙 酯 |
× |
× |
× |
○ |
|
|
醚 |
× |
× |
× |
|
|
|
注：○--寿命较长，△--寿命一般，×--不可用、本表仅从耐腐蚀性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力和泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。 |
|||||
七、注意事项
1、本泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止，以免造成下次开泵困难。
4、更换隔膜时，须将泵内腔连杆、铜套清洗干净，且不要损坏白色四氟密封圈，按原样装好，即可使用。
（更多详细型号参数与技术问题欢迎来电咨询）
